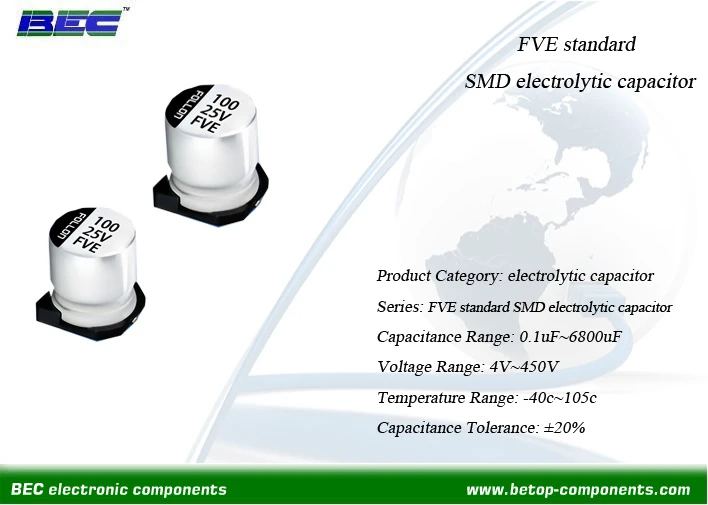

Un condensator electrolitic SMD standard FVE produs de BEC este o versiune-montată la suprafață a condensatorului electrolitic tradițional prin-gauri. Este proiectat pentru lipirea prin reflux pe plăci de circuite imprimate în ansamblu modern de tehnologie de montare la suprafață-. Acesta păstrează structura de stocare a energiei electrochimice de bază-a condensatoarelor electrolitice (anod, catod, mediu electrolitic, strat de oxid dielectric), dar are un pachet compact, plat cu terminații metalizate pentru montarea directă a PCB-eliminând cablurile radiale sau axiale ale variantelor de-găuri traversante. Fiind o componentă pasivă polarizată, de-capacitate mare, este un element de bază în electronica SMT pentru funcțiile legate de-putere (netezirea, decuplarea, stocarea energiei în vrac) unde MLCC-urile nu pot oferi suficientă densitate de capacitate.
Parametrii de bază
|
Categoria de produs |
Condensator electrolitic SMD standard FVE |
|
Gama de capacitate |
0,1 UF ~ 6800 UF |
|
Gama de tensiune |
4V~450V |
|
Temperatura de lucru |
-40 grade ~ 105 grade |
|
Toleranţă |
±20% |
|
Certificat |
RoHS, REACH |
|
Aplicații |
Electronica industriala, industria auto, electronica audio si video, sisteme de iluminat |
Caracteristici
Dimensiuni standard-industrie:EIA-diametrul*înălțimea specificată (D×H) în milimetri - amprenta universală pentru PCB-uri SMT:
Profil ultra-scăzut: 4×5 mm, 5×5 mm (înălțime mai mică sau egală cu 5 mm - pentru dispozitive portabile/smartphone-uri)
Standard: 6,3 × 7,5 mm, 8 × 10 mm, 10 × 12 mm (pentru electronice de larg consum/industriale)
Mare: 12,5 × 20 mm, 18 × 25 mm (pentru surse de alimentare cu-cap/înaltă-tensiune)
Terminări:Urechi de capăt plate, nichelate-cu cupru staniat - concepute pentru lipirea directă pe plăcuțele PCB SMD (fără cabluri). Dispozițiile plăcilor urmează standardele EIA pentru compatibilitate universală.
Marcaje:Capacitatea-imprimată pe corp - (de exemplu, 100μF), tensiune nominală (de exemplu, 25V), toleranță (M), dungi negative (-), sigla producătorului și codul de dată.
Capacitate mare și interval de tensiune.
Value Range: typically from 0.1µF up to several thousand µF (e.g., 6800µF). They fill the gap between high-value MLCCs (rarely >100µF) și condensatoare mai mari.
Gama de tensiune: Evaluări comune de la 2,5 V la 100 V+, potrivite pentru șinele de alimentare standard (3,3 V, 5 V, 12 V, 24 V, 48 V).
Procesul de producție
Părți ale unităților noastre de producție
FAQ
Î1: Ce este ratingul „curent de ondulare” și de ce contează?
A1: Curentul de ondulare este curentul AC pe care condensatorul îl poate gestiona de la încărcare/descărcare în aplicațiile de alimentare. Depășirea acestui rating provoacă supraîncălzire și defecțiune prematură. În aplicațiile cu curent ridicat-(cum ar fi comutarea surselor de alimentare), acesta este adesea factorul limitator, nu doar capacitatea/tensiunea.
Î2: Cum afectează temperatura durata de viață?
A2: Temperatura este factorul #1 în durata de viață a condensatorului! Se aplică regula celor 10 grade (Legea Arrhenius):
Pentru fiecare creștere cu 10 grade, durata de viață se reduce la jumătate
Pentru fiecare scădere cu 10 grade, durata de viață se dublează
Exemplu: Un condensator de 2000 h @ 105 grade:
La 95 de grade: ~4000 ore
La 85 de grade: ~8000 de ore
La 105 grade: 2000 ore (evaluat)
La 115 grade: ~1000 ore
Î3: Ce sunt condensatorii electrolitici SMD de „grad audio/video”?
A3: Ar trebui să aibă următoarele caracteristici:
Specificații de distorsiune mai mici
Toleranță mai strânsă
Uneori materiale dielectrice diferite
Diferență sonoră discutabilă în majoritatea circuitelor
Î4: Care este durata de valabilitate pentru un condensator electrolitic SMD standard FVE?
A4: Dacă este bine depozitat, termenul de valabilitate obișnuit este de 2 până la 5 ani.
